Надувная байдарка с элементами продольного каркаса «Викинг 3.4»

Паспорт изделия


Технические данные

Описание конструкции

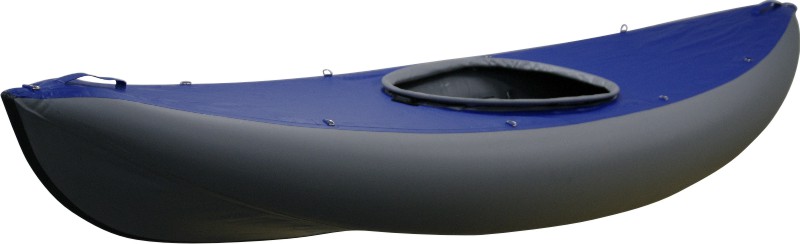

Лодка состоит из следующих элементов: двух независимых бортовых баллонов склеенных между сбой вносу и корме. Каждый из двух бортовых баллонов разделен по середине перегородкой на две секции. В результате лодка имеет четыре независимо надуваемых отсека.
На деке расположено овальное отверстие (по форме напоминающих яйцо) для посадки гребца. Лодка имеет симметричную форму, и выяснить где у нее нос, а где корма можно по форме овального отверстия в деке для гребца, более острый конец этого яйцеобразного отверстия направлен в сторону носа лодки. По периметру овального отверстия приклеена лента из ткани ПВХ, в край которой продет шнурок, позволяющий крепить обруч овальной формы (изготовленный из дюралевой трубки диаметром 10 мм.) В дальнейшем гребец может надевать на этот обруч фартук, защищая внутренность лодки от попадания воды и брызг.
В комплект лодки также входит надувное сидение, одновременно являющееся поперечной распоркой (шпангоутами) для бортовых баллонов.
Каркас лодки состоит из килевой трубы проходящей вдоль оси лодки от носа до кормы, и двух поперечных распорок. Килевая труба делится на четыре части, которые соединяются между собой (два стыка-при помощи втулок, а один из стыков в центре лодки соединяется при помощи специального, распорного узла, две половины которого соединяются при помощи винта).

Две поперечные распорки (шпангоуты) крепятся к бортовым баллонам при помощи шпилек, к килевой трубе они присоединяются с помощью пластмассовой кницы.Внутри лодки к бортовым баллонам приклеены четыре полукольца, через которые продеты ремни ножных упоров.

Наличие упоров и герметичность при использовании юбки позволяют совершать эскимосский переворот:



Дополнительно к комплекту можно приобрести юбку:



и комплект состоящий из двух гермоупаковок:

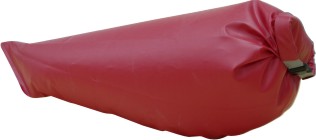

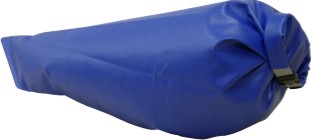

Носовая и кормовая гермоупаковки для лодки «Викинг 3.4» по форме одинаковые, в лодке занимают место от носа (кормы) до поперечной распорки. Гермосумку, штатную упаковку лодки (входит в комплект), удобно использовать как вторую кормовую гермоупаковку. Полностью заполненая, она займёт место от кормовой поперечной распорки до надувного сидения гребца.

Сборка и разборка лодки

1. Распаковать и развернуть лодку
2. Присоединить две поперечные распорки к бортовым баллонам при помощи шпилек
3. Собрать носовую и кормовую части килевой трубы, соединить надувное сидение с килевой трубой при помощи петельки, приклеенной к надувному сидению.
4. Заправить предварительно собранную носовую и кормовую часть каркаса на свое место. Это надо сделать через овальное отверстие в центре лодки.
5. Приподнимая края, носовой и кормовой части каркаса в районе стыка к верху, соединить их между собой, опустить их вниз, расперев, таким образом килевую трубу в шкуре лодки. Соединить и закрепить две части распорного узла при помощи винта. Проверить положение килевой трубы относительно оси лодки особенно в носу и корме, при необходимости заправить на место.
6. Надуть (равномерно) четыре отсека бортовых баллонов и надувное сидение до рабочего давления. Перед окончательной надувкой сидения его необходимо расправить между бортовыми баллонами.
7. Закрепить обруч на деке лодки.
8. Разборка в обратной последовательности.
